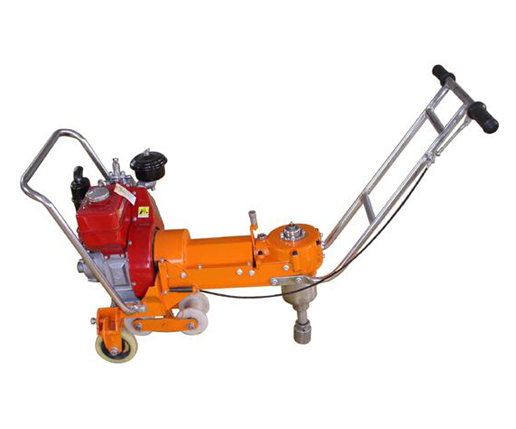

LB—300型电动螺栓扳手

LB—300型电动螺栓扳手

LB-300型电动螺栓扳手适用于铁路线路轨枕螺栓螺母的旋松和紧固作业。该机的冲击力大,操作集中,能满足钢轨扣件锁紧扭矩,方便快捷。在底座上加装了旋转式四轮行走装置,既可在陆地行走,又可在轨上行走,搬运方便,是松、紧轨枕螺母代替繁重体力劳动的

您可以电话联系我们
400-086-1276

一、适用范围

LB-300型电动螺栓扳手适用于铁路线路轨枕螺栓螺母的旋松和紧固作业。该机的冲击力大,操作集中,能满足钢轨扣件锁紧扭矩,方便快捷。在底座上加装了旋转式四轮行走装置,既可在陆地行走,又可在轨上行走,搬运方便,是松、紧轨枕螺母代替繁重体力劳动的理想专用工具。

二、主要技术参数

1、主轴转速:                 560r/min
2、最大输出扭矩:              300N•m
3、工作效率:                  10个/分
4、电动机:
型号:                     Y100L-2
    额定功率:                 3kW
    标定速度:                 2800r/min
5、适用范围:                  M24螺母的松、紧
6、整机质量:                  72kg

三、基本结构与工作原理

工作原理:由电动机驱动,使之输出扭矩通过圆锥磨擦离合器(万向联轴器传动轴)将运动、动力传递给圆锥齿轮机构(减速变向),再经过加力器(变力加载和冲击)直到套筒转动,可对螺母进行冲击式的松、紧转动(工作)。
基本结构:
如图一:1电动机、2机座、3换向手柄、4手把、5套筒、6电源开关、7加力器、8拨叉

四、使用方法与维护

1、检查传动部分是否灵活,螺纹连接是否松动,检查电动机与电源线接触是否良好。
2、扳动电源开关6顺、逆任意位置即可接通电动机,空载运转正常后即可开始工作(电动机正方向或扳方向为工作套筒旋紧或旋松)。
3、在电动机停止状态下,拨动换向手柄3至松或紧位置,扳动电动机开关至倒或顺方向,观察套筒旋转方向是否满足作业需要(松或紧),将确定的方向记牢,关闭电动机开关。
4、套筒旋转方向达到要求后,扶持操作把,使套筒对准并套牢螺母,扳动电动机开关至松或紧状态、以对螺母进行冲击式的旋松或紧固。
5、在旋紧时,听见嗒嗒3声至5声,即可抬起套筒5,此时扭矩约为150N•m,如扭矩不够,可多冲击几次便可以。
6、在扳动换向手柄时,注意必须关掉电源开关6。
7、传动轴、万向联轴器齿轮机构、换向手柄3的偏心套每周检查并加注二硫化钼润滑脂一次,保持清洁,二个月检修一次,用煤油清洗干净后,加二硫化钼润滑脂。
9、加力器7一个月检修一次,用煤油清洗干净后,加齿轮油,保持清洁。
10、走行轮的滚动轴承、每工作二个月检修一次,用柴油清洗干净后,加二硫化钼润滑脂,保持清洁,确保运行自如。

五、注意事项

1、本机严禁在电动机工作时扳动换向手柄,如因此造成机具损,其后果自负。
2、本机在工作一个周期后,可对换向手柄进行扳动换向,以对齿轮的磨损均匀。
3、机具暂停使用或维修保养及更换配件时,应先切断电源。
4、严禁在雨天或电动机受潮状态下使用,防止发生危险。如电动机受潮,将电动机干燥后再使用。
5、若长期不用应放置在通风、干燥、无腐蚀性气体的库房内。
