DCM-4型电动道岔打磨机

DCM-4型电动道岔打磨机

DCM-4型电动道岔打磨机主要用来打磨道岔转辙器的尖轨、辙叉心轨、翼轨顶面及侧面肥边,也可打磨各种型号钢轨顶面及侧面肥边。性能优越,结构合理,质量可靠,省时省力,是工务部门维修线路的必备工具

您可以电话联系我们
400-086-1276

一、适用范围

DCM-4型电动道岔打磨机主要用来打磨道岔转辙器的尖轨、辙叉心轨、翼轨顶面及侧面肥边,也可打磨各种型号钢轨顶面及侧面肥边。性能优越,结构合理,质量可靠,省时省力,是工务部门维修线路的必备工具。

DCM-4型电动道岔打磨机主要技术参数

1、 电动机
型号:                          Y100L-2
功率:                          3kW
转速:                          2880r/min
2、通用平型砂轮(JB1193—71)
规格:                          Φ250×Φ32×32
    最大磨削线速度:                40m/s
3、磨削垂直行程:                   100mm
4、磨削砂轮位置调整角度(从垂直
方向起向两侧面可分别倾斜角度):     30°
5、外廓尺寸:                      2800×850×1000
6、整机质量:                       80kg

DCM-4型电动道岔打磨机基本结构与工作原理

工作原理:电动机经过V带传动,使主轴(砂轮)产生回转运动,再通过转动手轮经丝杠、丝母实现垂直方向的进给磨削运动,而水平方向的进给磨削主要是靠大车架上的小车架的水平移动来实现。
小车架上装有蜗轮副,能使砂轮左右最大倾斜30°角,以适应各种斜面打磨需要。推动大车架沿钢轨纵向反复移动完成磨削工作。

主要结构:有两个部件组成:

1、安装有四个带单轮缘滚轮在轨道上移动的大台车架。
2、安装有四个带双轮缘滚轮、能在大车架上沿垂直轨道方向水平移动的小车架(磨削装置)。

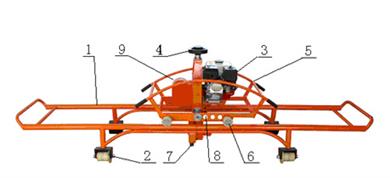

结构图如下:1大车架、2行走轮、3汽油机或电动机、4手轮、5小车架、6滚轮、7砂轮、8回转定位盘、9锁紧手柄(未画出)
