DM-1.1电动钢轨端面打磨机

DM-1.1电动钢轨端面打磨机

DM-1.1型电动钢轨端面打磨机适用于对钢轨端面进行磨削处理,是小型移动式气压焊设备的配套产品,其装卡方便,操作简便,磨削效率高,保证了焊接钢轨端面质量的要求。

您可以电话联系我们
400-086-1276

电动钢轨端面打磨机适用范围

DM-1.1型电动钢轨端面打磨机适用于对钢轨端面进行磨削处理,是小型移动式气压焊设备的配套产品,其装卡方便,操作简便,磨削效率高,保证了焊接钢轨端面质量的要求。

电动钢轨端面打磨机主要技术参数

1.电动机:
型号:                 YO7132
电源:                 380V/50Hz
    功率:                 1.1kW
    转速:                 2800r/min
2.碗形砂轮(BW):           150×50×32
3.碗形砂轮周向速度:       Vmax=22m/s
4.外廓尺寸:               500×260×180
5.整机重量:               15kg

电动钢轨端面打磨机根本构造与作业原理

作业原理:把电动机的动力,直接传递给碗形砂轮使其发生反转运动,即主磨削运动。一起,滚动手轮经过螺旋组织(丝杠、丝母)的反转运动,股动电机主轮、碗形砂轮…沿着丝杠(导向杆)轴向移动,即对钢轨端面轴向进给磨削;又经过手扳动搬杆摇摆摆架(电机碗形砂轮),绕着导向杆轴线在钢轨端面径向方向(笔直于钢轨轴线)进行径向进给磨削,即径向进给运动。

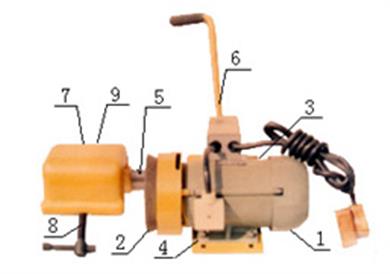

根本构造:
1、主运动—由电动机1→碗形砂轮2…构成。
2、轴向进给运动—由滚动手轮(螺母)3→摆架(电机座板)4→空心轴丝杠(导向杠)5移动…构成。
3、径向进给运动—由搬杆6→摆架(电机座板)…构成。
4、凹形卡轨钩7、顶丝8、定位螺钉9…构成。

四、使用方法与维护

1、首先要查看砂轮是不是有裂纹,端面是不是平坦,均正常后,安装碗形砂轮(BW)。具体方法是用顺便的专用套管六角扳手将锁紧六角螺母扭紧。
    2、查看电源线衔接是不是杰出,有无漏电表象。然后将打磨机装卡在钢轨上。留意:凹形卡轨钩的内侧上表面必定要与钢轨顶面靠紧,旋动顶丝与钢轨顶紧,保证砂轮端面与钢轨轴线笔直,并将凹形卡轨钩与导向杆的定位螺钉扭紧。
3、发动电动机,主轴碗形砂轮开始反转,一起旋动手轮调整磨削量进行轴向进给磨削,往复摇摆搬把,使用机具自重进行径向进给磨削。
4、要常常给螺旋组织、导向杆滑动面、螺母(手轮)推力槽…写入润滑剂,以削减摩擦阻力。
