流动式搅拌车

流动式搅拌车

流动式搅拌车用来运送建筑用的混凝土的专用卡车;由于它的外形,也常被称为田螺车。这类卡车上都装置圆筒型的搅拌筒以运载混合后的混凝土。在运输过程中会始终保持搅拌筒转动,以保证所运载的混凝土不会凝固。

您可以电话联系我们
400-086-1276

流动式搅拌车简介

流动式搅拌车用来运送建筑用的混凝土的专用卡车;由于它的外形,也常被称为田螺车。这类卡车上都装置圆筒型的搅拌筒以运载混合后的混凝土。在运输过程中会始终保持搅拌筒转动,以保证所运载的混凝土不会凝固。

流动式搅拌车搅拌装置

搅拌装置主要由搅拌筒及其辅助支撑部件组成。搅拌筒是混凝土的装载容器,转动时混凝土沿叶片的螺旋方向运动,在不断的提升和翻动过程中受到混合和搅拌。在进料及运输过程中,搅拌筒正转,混凝土沿叶片向里运动,出料时,搅拌筒反转,混凝土沿着叶片向外卸出。
叶片是搅拌装置中的主要部件,损坏或严重磨损会导致混凝土搅拌不均匀。另外,叶片的角度如果设计不合理,还会使混凝土出现离析。
清洗系统的主要作用是清洗搅拌筒,有时也用于运输途中进行干料拌筒。清洗系统还对液压系统起冷却作用。
全封闭装置采用回转密封技术,密封了搅拌车的进出料口,解决了传统搅拌车水份蒸发、砂浆分层、砼料撒落、行车安全等系列问题。

流动式搅拌车主要技术参数



  GNJB50

GNJB100

GNJB200

GNJB250

GNJB350




实际搅拌量

m3

0.5

1

2.0

2.5

3.5


搅拌筒容量

m3

1.25

1.5

2.8

3.5

4.8


倾斜角

0

16

16

16

16

16


转动速度

r/min

0-14

0-14

0-14

0-14

0-14


转动方向(从车后部向前观察)

进料:顺时针  出料:逆时针


搅拌筒叶片

两组螺旋叶片及辅助叶片


混凝土坍落度

mm

70-260


液压传动系统

油泵型号



CBF32

CBF-32

CBF-32

CBF-32

CBF-32


马达型号

BMS-80

BMS-100

BMS-100

BMS-100

BMS-125


减速机型号/速比

HJ220


供水系统

供水形式



自带供水机构


水箱容量

L

200

300

400

450

500


底盘主 要性能 参数

发动机主 要性能 参数

型号



QC2105

YC4F55-T20

YC4D85Z-T21

YC4A125Z-T21

YC4A


形式

直列水冷直喷二冲程柴油机

直喷式四冲程水冷柴油机

直喷式四冲程水冷柴油机

直喷式四冲程水冷增压柴油机

直喷式四冲程水冷增压柴油机



气缸数目

2

4

4

4

4


排量

L

2.026

2.66

4.214

4.58

4.84


额定功率

kw/r/min

28.6/2600

40/2650

60/2400

81/2300

92/2200


最大扭矩

N.m/r/min

117.6/1820

160/1800-2000

265/1600-1800

450/1500-1700

450/1500-1700




最大行驶速度

km/h

30

28

26

24

24


最小转弯直径

m

5

7

8

8

8


爬坡能力

30

24

24

24

22


轮胎



7.50-16

7.50-16

8.25-16

9.00-20

10.00-20


质量参数

驱动形式

4*2

4*4

4*4

4*4

4*4


整车装备质量

kg

3650

4950

5850

6250

7000


最大装载质量

1500

3000

5500

6500

8000


最大车辆总质量

5500

8200

11500

13000

158000


整车外形尺寸(长XX高)

mm

4950x1500x2400

5700x2100x2800

6200x2350x3000

6700x2400x3100

6860x2420x3150

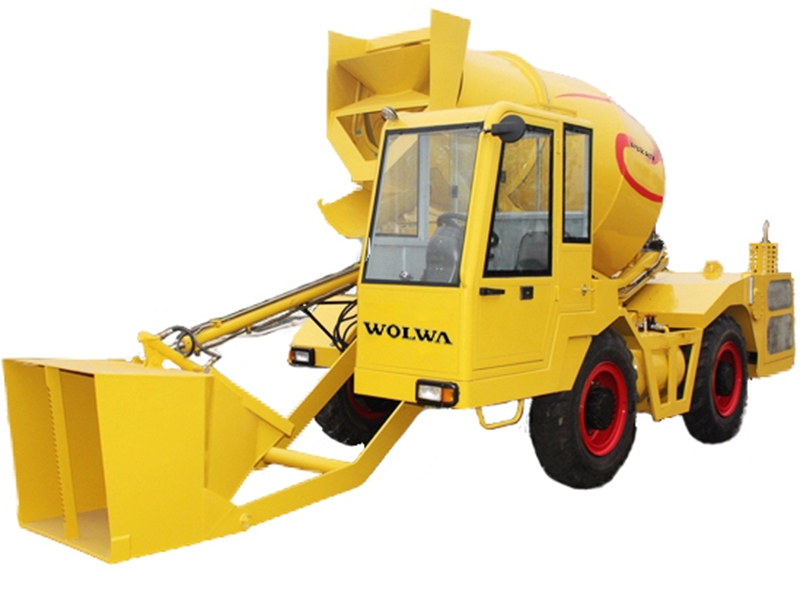

流动式搅拌车实物图

流动式搅拌车实物图1流动式搅拌车实物图2流动式搅拌车实物图3

流动式搅拌车工作视频
