GQ40钢筋切断机(普通型)

GQ40钢筋切断机(普通型)

GQ型封闭式切断机系列有GQ40A、 GQ40B、 GQ50等产品,用户可根据不同用途选用不同的规格;它适用于机械加工及建筑工程的普通碳素钢,及热轧钢和螺纹钢,亦可切断扁钢、方钢和角钢,是理想的钢材下料设备。

您可以电话联系我们
400-086-1276

GQ40钢筋切断机(普通型)简介:

适用于机械加工及建筑工程的普通碳素钢,及热轧钢和螺纹钢,亦可切断扁钢、方钢和角钢,是理想的钢材下料设备。并具有以下优点:

1、体积小、质量轻、结构紧凑、坚实可靠。

2、润滑性能好:本机采用封闭式结构,利用齿轮飞溅润滑,一次加足油(8-10kg)可连续作业三个月以上。

3、功能损耗少:因润滑条件的改善,齿轮端采用滚动轴承,阻力小,与同类型切断机相比同负载时功率可降低三分之一。

4、移动方便:机动灵活,维修方便。

GQ40钢筋切断机(普通型)技术参数:

1、切断钢筋直径:普通碳素钢≤Φ40mm    II级螺纹钢≤Φ32mm

2、切断扁钢最大规格:70x15mm

3、切断方钢最大规格(Q235A):32x32mm

4、切断角钢最大规格:50x50mm

5、切断次数:32次/分

6、电机型号:YS90L-2   功率:2.2KW

     电压:380V          转速:2880转/分

7、外形尺寸(长×宽×高):1190×450×680 (mm)

8、整机重量:350kg

GQ40钢筋切断机(普通型)主要结构:

该机由行走轮组、传动结构、机体、离合装置、刀头、刀座等组成。(见传动系统图)

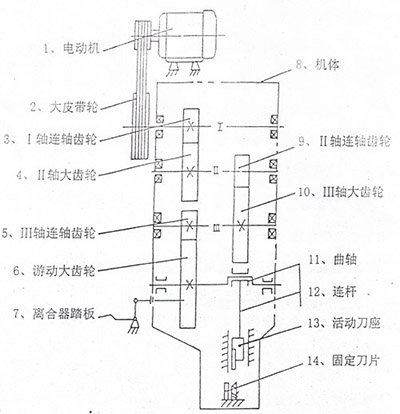

传动系统图

GQ40钢筋切断机(普通型)使用安全及注意事项:

(一)使用前的准备工作

1、用手转动,检查齿轮的啮合是否正常。

2、检查刀片安装是否牢固,两刀片水平面之间间隙应在0.2-0.5mm。

3、检查各部位螺栓紧固情况。

4、检查电器设备是否完好,保证绝缘性良好,并加装漏电保护装置,检查设备的接地线是否接地。

5、必须充分润滑机器各转动部分。

6、空载试验,如发现异常现象应及时停机检修。

(二)使用过程的注意事项

l、钢筋必须放在刃具的下部进行切断,非必要时不得用刃具的上部,以免机体尾部过度疲劳。

2、机器工作时,刀片必须完好,并注意刀片是否松动,刀片刃口应及时换刀或更换新刀。

3、当机器工作时发现问题应立即切断电源进行检查、修复。

4、当机器转动时,禁止进行任何修理和校正工作。

5、护罩安装好后,机器才能动转,以免发生事故。

6、脚踏离合器时,应将离合踏到位,经常虚踏不到位会造成离合过早损坏。

7、在切断过程中,应及时清理刀口下方的废料头,以免因挤压使压刀板固定螺栓损坏断裂。

GQ40钢筋切断机(普通型)维护保养及润滑:

1、用刷子清理刀具及刀具下边的杂物。

2、在工作时,注意机器的运转情况,轴瓦是否有过热情况。

3、在新机使用前应加注齿轮油(机腔内应加N150-220#齿轮油8-10kg),首次加油使用一个月后应更换新油。

GQ40钢筋切断机(普通型)易损件表:

序号

名称

材料

数量

安装位置

1

固定刀片

刃具钢

1

虎口固定

2

活动刀片

刃具钢

1

活动刀座

3

无台轴瓦

粉末冶金

1

曲轴右端

4

有台轴瓦

粉末冶金

1

曲轴左端

5

连杆铜瓦

ZQSn6

1付

曲轴连杆

6

垫板

酚醛压布板

1

机壳侧盖

GQ40钢筋切断机(普通型)故障与诊断

故障现象

产生原因

排除办法

 l、不出刀

 1、离合器内拉伸弹簧损坏
 2、脚踏板轴上顶丝松动
 3、电机反转

 1、更换弹簧
 2、紧固紧定螺钉
 3、调整电机接线,转向与

    皮带罩上所示方向一致

 2、离合器控制失灵(连续刀)

 1、离合轴弯曲
 2、离合轴上压簧失效
 3、脚踏板轴上扭簧失效

 1、校正或更换离合轴
 2、更换压簧
 3、更换扭簧

 3、大直径钢筋切不动

 1、三角皮带张紧
 2、三角皮带失效
 3、三角皮带上粘有油污

 1、调整皮带使其松紧合适
 2、更换三角皮带
 3、清理三角皮带上油污

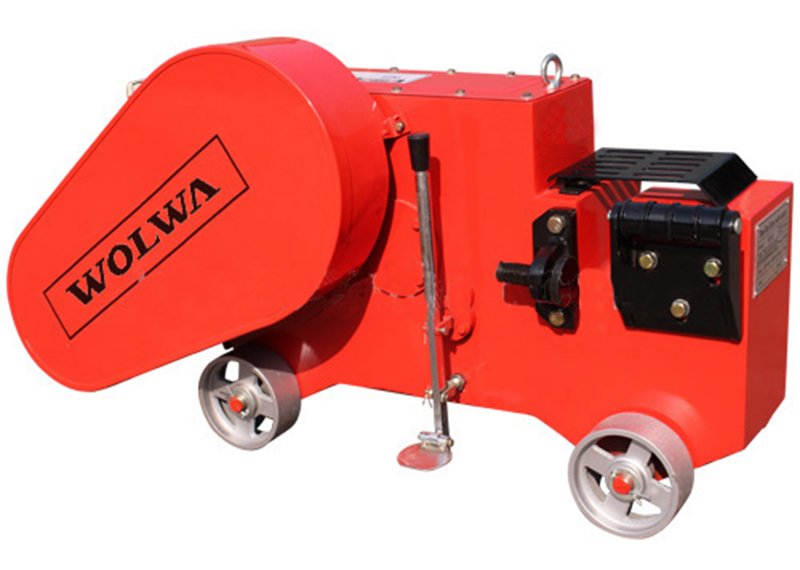

GQ40钢筋切断机(普通型)产品实物图:


GQ40钢筋切断机(普通型)产品实物图1GQ40钢筋切断机(普通型)产品实物图2
