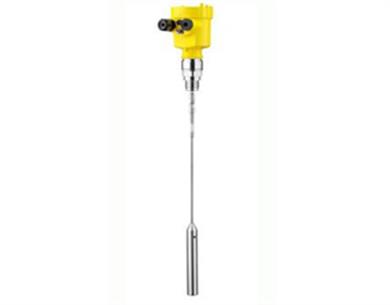

VEGACAL64电容料位计

电容式料位计（或称：射频导纳料位计）使用方便、免维护，全绝缘产品主要用于导电液体测量，部分绝缘产品主要用于固体测量，对腐蚀性和粘性物料的测量也没有问题。料位计具有检测缆和检测杆两种版本，可配合各种不同的检测应用需要。

■测量原理：

　　电容测量是一种广泛使用的物位测量方法，其测量原理是：使传感器与容器组成一个电容器的两电极，电容值随容器内物料介质的物位改变而变化，并转换为相应的物位输出信号。

■主要特性：

应用介质    粘性、导电液体
版本    全绝缘检测杆
安装连接    ≥G3/4A
工作温度    -50～150℃
工作压力    -1～64bar(-100～6400 kPa)
替换旧型号    EL26, EK24
特点    使用方便、免维护
易于安装
量程：检测杆长度
绝缘层厚度 1mm
plics® 标准系列产品

■选型指引

________________________________________
                                        安全认证：
    XX    ┄    ┄    ┄    ┄    ┄    ┄    ┄    ┄    无防爆要求
    XM    ┄    ┄    ┄    ┄    ┄    ┄    ┄    ┄    船用许可
    CX    ┄    ┄    ┄    ┄    ┄    ┄    ┄    ┄    本安防爆 ATEX II 1G, 1/2G, 2G EEx ia IIC T6
    CA    ┄    ┄    ┄    ┄    ┄    ┄    ┄    ┄    本安防爆 ATEX II 1G, 1/2G, 2G EEx ia IIC T6 + 水法 WHG
    CM    ┄    ┄    ┄    ┄    ┄    ┄    ┄    ┄    本安防爆 ATEX II 1G, 1/2G, 2G EEx ia IIC T6 + 船用许可
    CK    ┄    ┄    ┄    ┄    ┄    ┄    ┄    ┄    本安防爆 ATEX II 1G, 1/2G, 2G EEx ia IIC T6
+ 粉尘防爆 ATEX II 1/2D, 2D IP6X T
    DX    ┄    ┄    ┄    ┄    ┄    ┄    ┄    ┄    本安隔爆 ATEX II 1/2G, 2G EEx d ia IIC T6
    GX    ┄    ┄    ┄    ┄    ┄    ┄    ┄    ┄    粉尘防爆 ATEX II 1/2D, 2D IP6X T
    │                                    版本/工作温度：
    │    R    ┄    ┄    ┄    ┄    ┄    ┄    ┄    FEP 绝缘 / -50～150°C
    │    │                                安装连接/材料：
    │    │    GA    ┄    ┄    ┄    ┄    ┄    ┄    螺口 G3/4A PN64 / 316L
    │    │    GC    ┄    ┄    ┄    ┄    ┄    ┄    螺口 G1A PN64 / 316L
    │    │    GD    ┄    ┄    ┄    ┄    ┄    ┄    螺口 G1 1/2A PN64 / 316L
    │    │    GS    ┄    ┄    ┄    ┄    ┄    ┄    螺口 G1 1/2A PN64 / 钢
    │    │    │                            输出接口：
    │    │    │    H    ┄    ┄    ┄    ┄    ┄    4～20mA/HART
    │    │    │    X    ┄    ┄    ┄    ┄    ┄    连接到专用信号处理仪表
    │    │    │    P    ┄    ┄    ┄    ┄    ┄    Profibus PA
    │    │    │    F    ┄    ┄    ┄    ┄    ┄    Foundation Fieldbus
    │    │    │    │                        外壳/防护等级：
    │    │    │    │    K    ┄    ┄    ┄    ┄    塑料外壳 / IP66/IP67
    │    │    │    │    A    ┄    ┄    ┄    ┄    铝外壳 / IP66/IP68 (0.2 bar)
    │    │    │    │    D    ┄    ┄    ┄    ┄    铝壳双室 / IP66/IP68 (0.2 bar)
    │    │    │    │    8    ┄    ┄    ┄    ┄    电镀不锈钢 StSt316L / IP66/IP68 (0.2bar)
    │    │    │    │    │                    线缆接口/接头：
    │    │    │    │    │    M    ┄    ┄    ┄    M20x1.5 /无
    │    │    │    │    │    N    ┄    ┄    ┄    1/2NPT /无
    │    │    │    │    │    │                显示调试模块(PLICSCOM)：
    │    │    │    │    │    │    X    ┄    ┄    无
    │    │    │    │    │    │    A    ┄    ┄    顶部安装
    │    │    │    │    │    │    │            附加设备：
    │    │    │    │    │    │    │    X    ┄    无
    ↓    ↓    ↓    ↓    ↓    ↓    ↓    ↓
CL64.    #    #    #    #    #    #    #    #        ：选定型号
